TS2 + Indicadores luminosos y estado del sistema

Actualización 20 de abril de 2026 15:10

Indicadores luminosos y estado del sistema

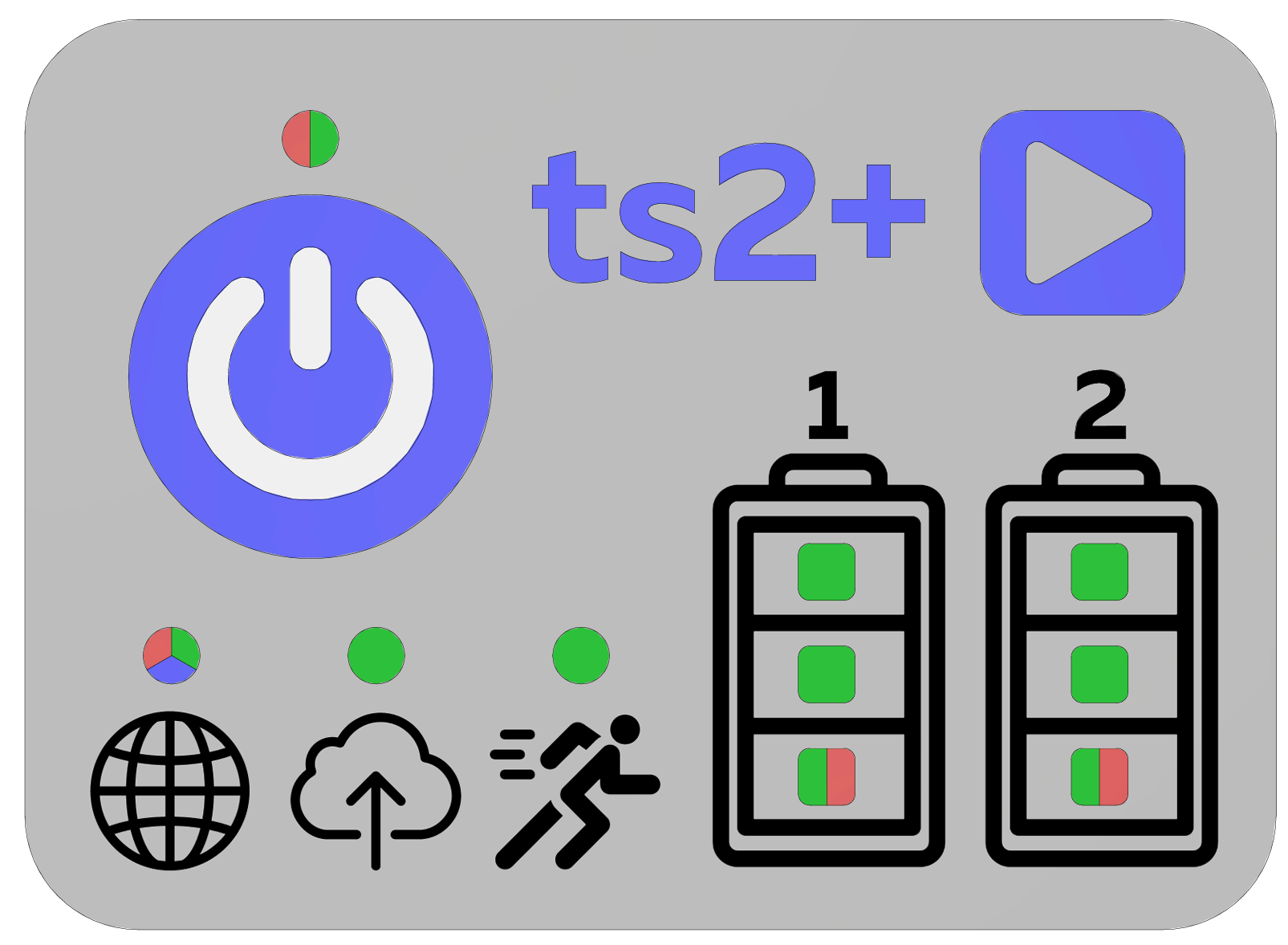

El dispositivo de cronometraje TS2+ dispone de un panel frontal con iconos y LEDs que permiten conocer de forma rápida el estado de alimentación, conectividad y funcionamiento general del sistema.

Botón e indicador de encendido

Símbolo: Botón de encendido

Este indicador muestra el estado general del dispositivo de cronometraje.

LED apagado: El dispositivo está apagado o no recibe alimentación.

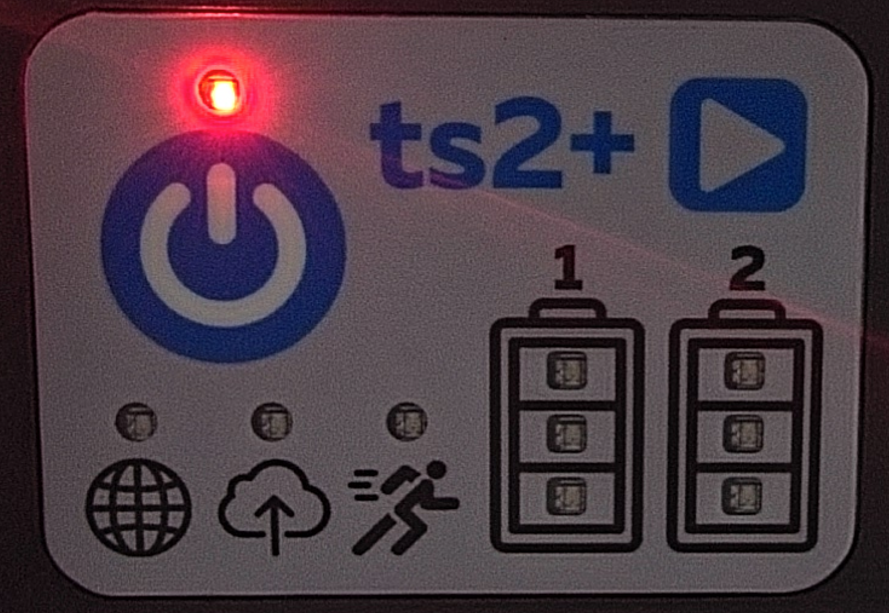

LED rojo: El dispositivo está en proceso de encendido.
LED verde: El TS2+ está encendido y funcionando correctamente.
LED alternando verde/rojo: El dispositivo está en proceso de apagado.

Indicador de conexión a Internet

Símbolo: 🌍 Bola del mundo

Indica el tipo de conexión a Internet activa en el dispositivo de cronometraje.

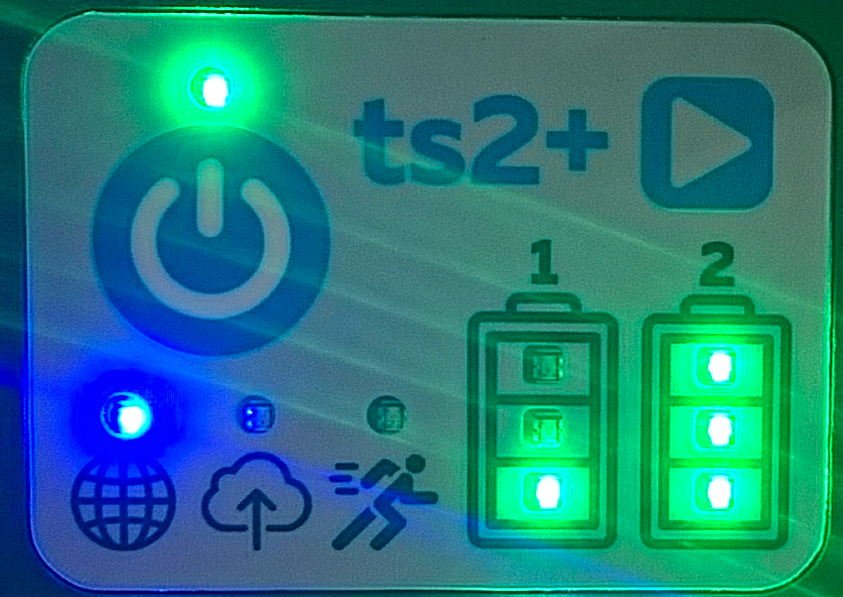

Azul: Conexión mediante GSM / red móvil.

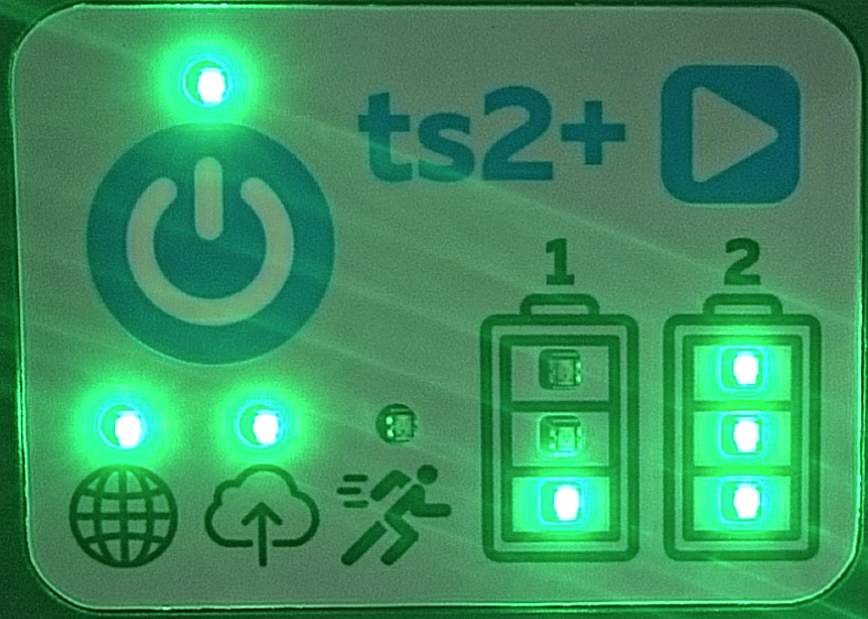

Verde: Conexión mediante WiFi.

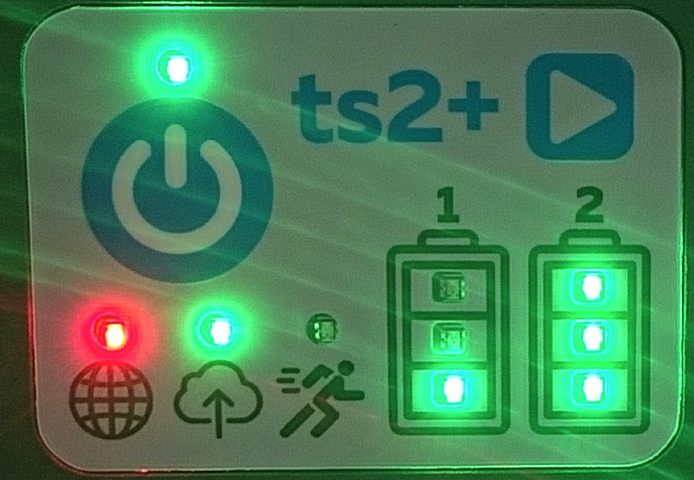

Rojo: Conexión mediante cable Ethernet.

⚠️ Nota: El color indica únicamente el medio de conexión activo. No garantiza que exista conexión con copernico.

Indicador de conexión a Cloud

Símbolo: ☁️ Nube con flecha hacia arriba

Muestra el estado de la conexión del TS2+ con cloud.

Apagado: No existe conexión con cloud (o el lector no está encendido)
Verde fijo: Conexión correcta. El dispositivo está enviando datos.
Verde con parpadeo lento: conectando a cloud (detecta internet pero aún no esta conectado a cloud).
Verde con parpadeo rápido: se ha descargado una actualización. En el próximo enciendo arranque tardará al menos 5 minutos en ponerse en fucionamiento ya que estará instalando actualizaciones. Es posible que se reinicie durante la actualización.

❗ Importante: Para que el dispositivo de cronometraje esté operativo a nivel de servicios remotos, este indicador debe estar en color verde.

Indicador de actividad del sistema

Símbolo: 🏃 Figura en movimiento

Indica la actividad interna del dispositivo de cronometraje.

Encendido o parpadeando: El dispositivo tiene antenas conectadas, está procesando datos de chips y funcionando correctamente.

Indicadores de baterías

Símbolos: 🔋 Batería 1 y Batería 2

El TS2+ dispone de indicadores independientes para cada batería interna.

Los LEDs muestran el nivel de carga de cada batería.
Cuantos más segmentos iluminados, mayor nivel de batería.
Cada batería está identificada como Batería 1 y Batería 2.

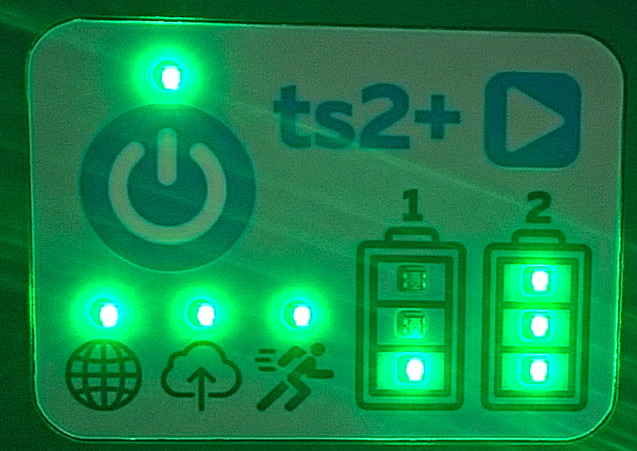

Comprobación rápida de funcionamiento

Para verificar que el dispositivo de cronometraje TS2+ está completamente operativo, compruebe:

✅ LED de encendido activo.
✅ Indicador de Internet con el color correspondiente.
✅ Indicador de Cloud en color verde.
✅ Indicador de actividad encendido o parpadeando.
✅ Nivel de carga visible en ambas baterías.
