Indicadores led TS2+

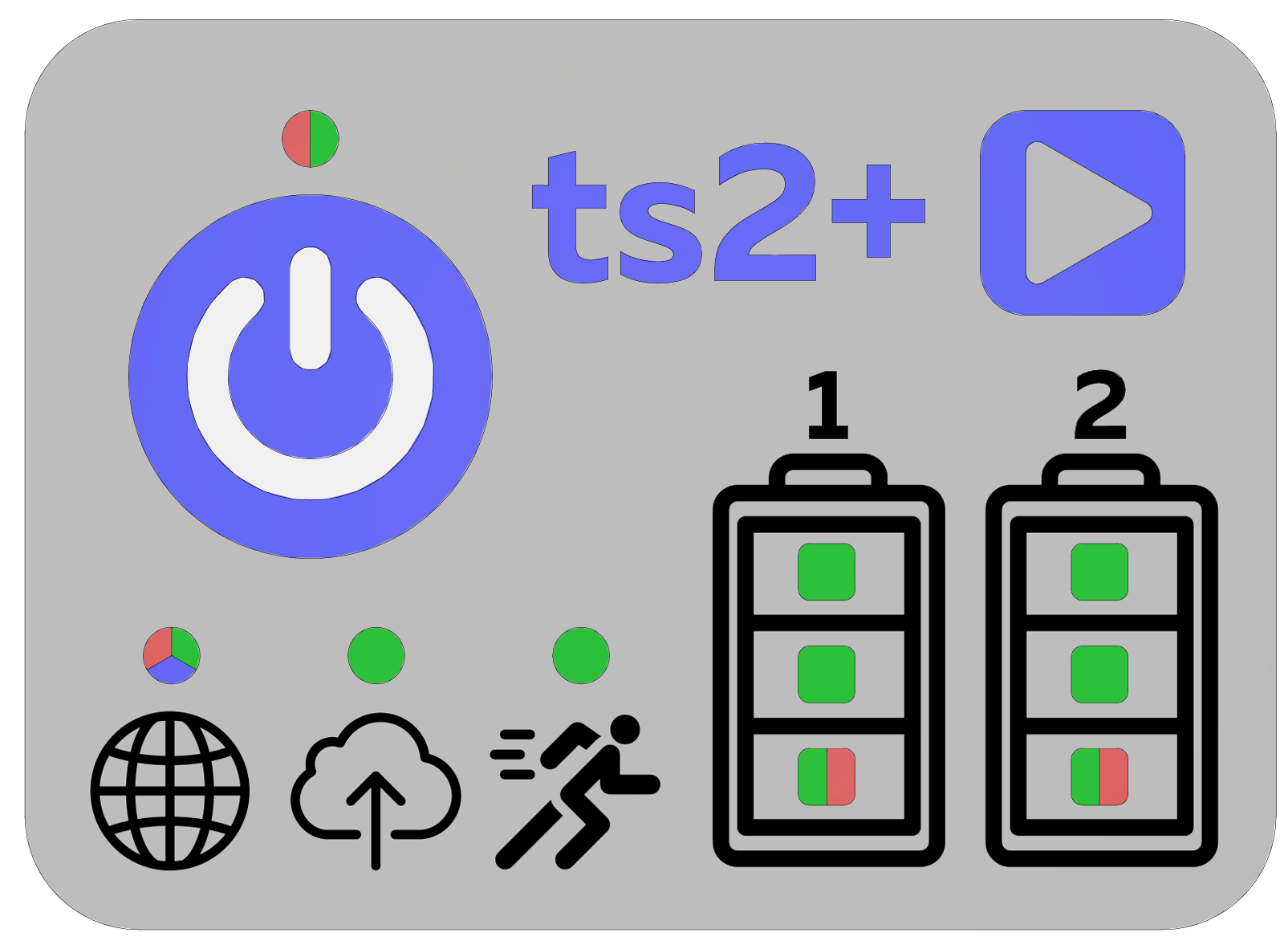

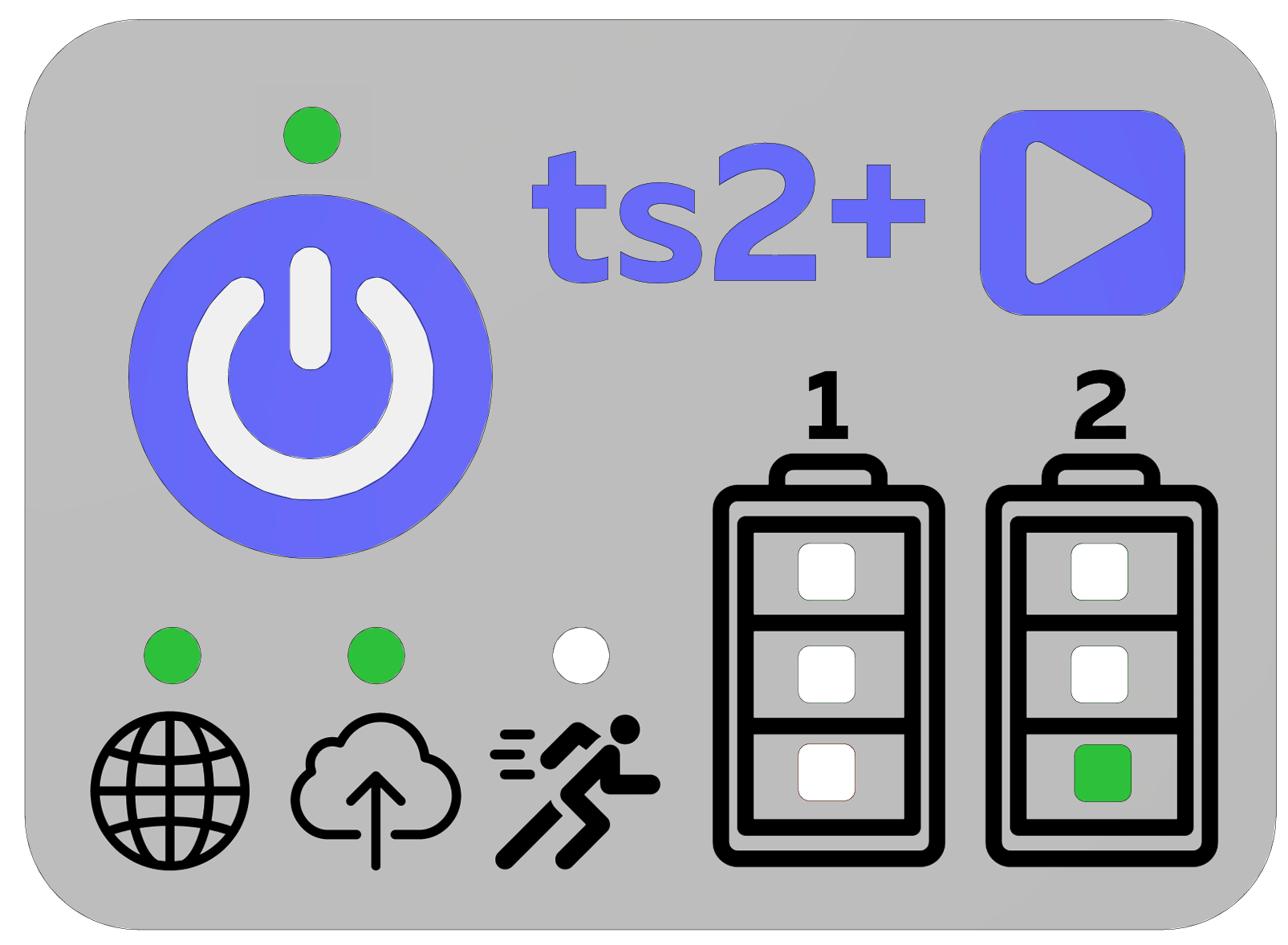

El dispositivo de cronometraje TS2+ cuenta con un panel frontal con iconos y LEDs que permiten una rápida verificación de la alimentación, la conectividad y el estado general del sistema.






1. Botón de encendido e indicador

Símbolo: Botón de encendido

Indica el estado general del dispositivo de cronometraje.

  • LED apagado: El dispositivo está apagado o no recibe alimentación.

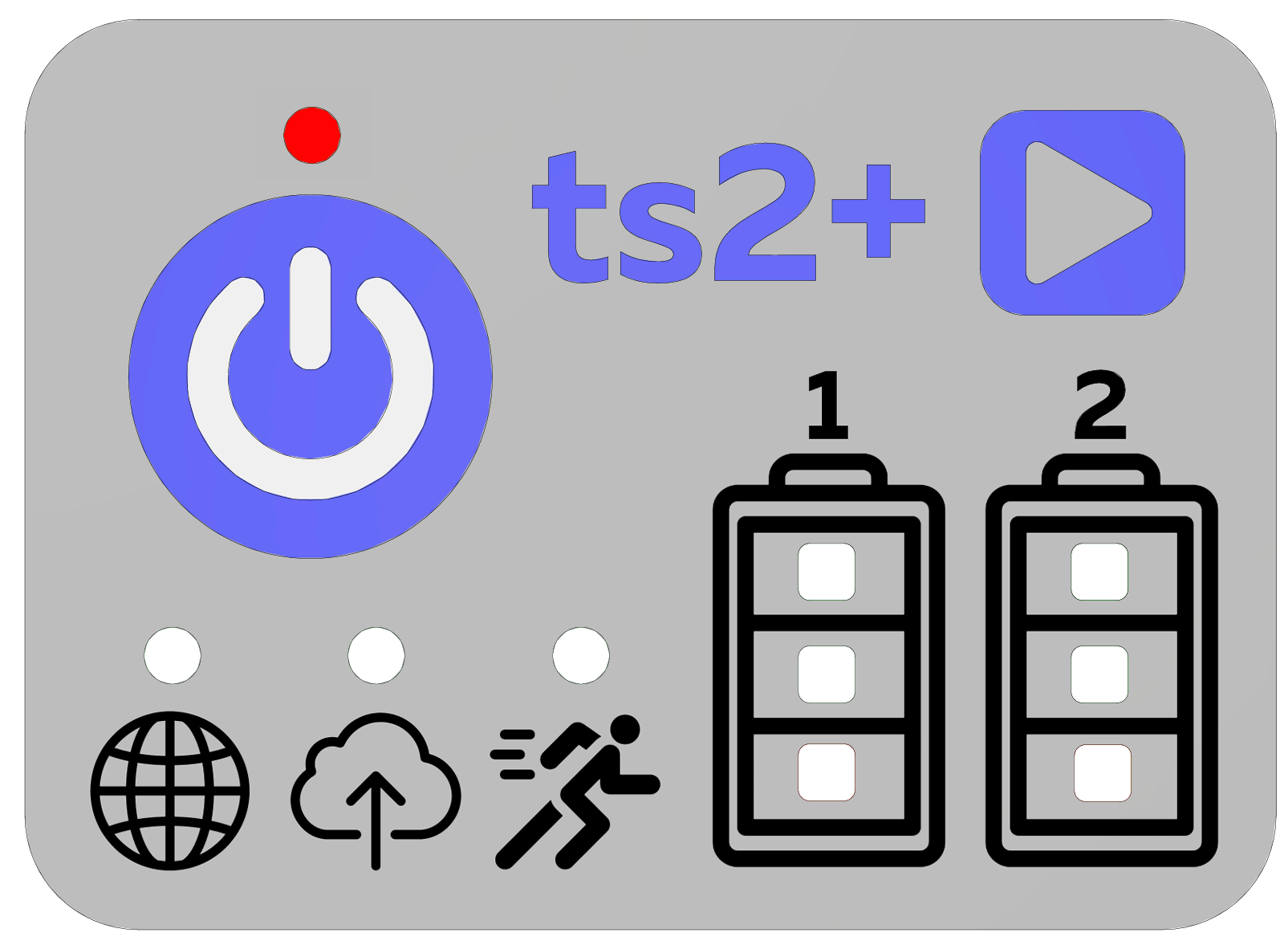

  • LED rojo: El dispositivo está arrancando o el software de la placa no se ha iniciado.
  • LED verde: El TS2+ está encendido y funcionando con normalidad.

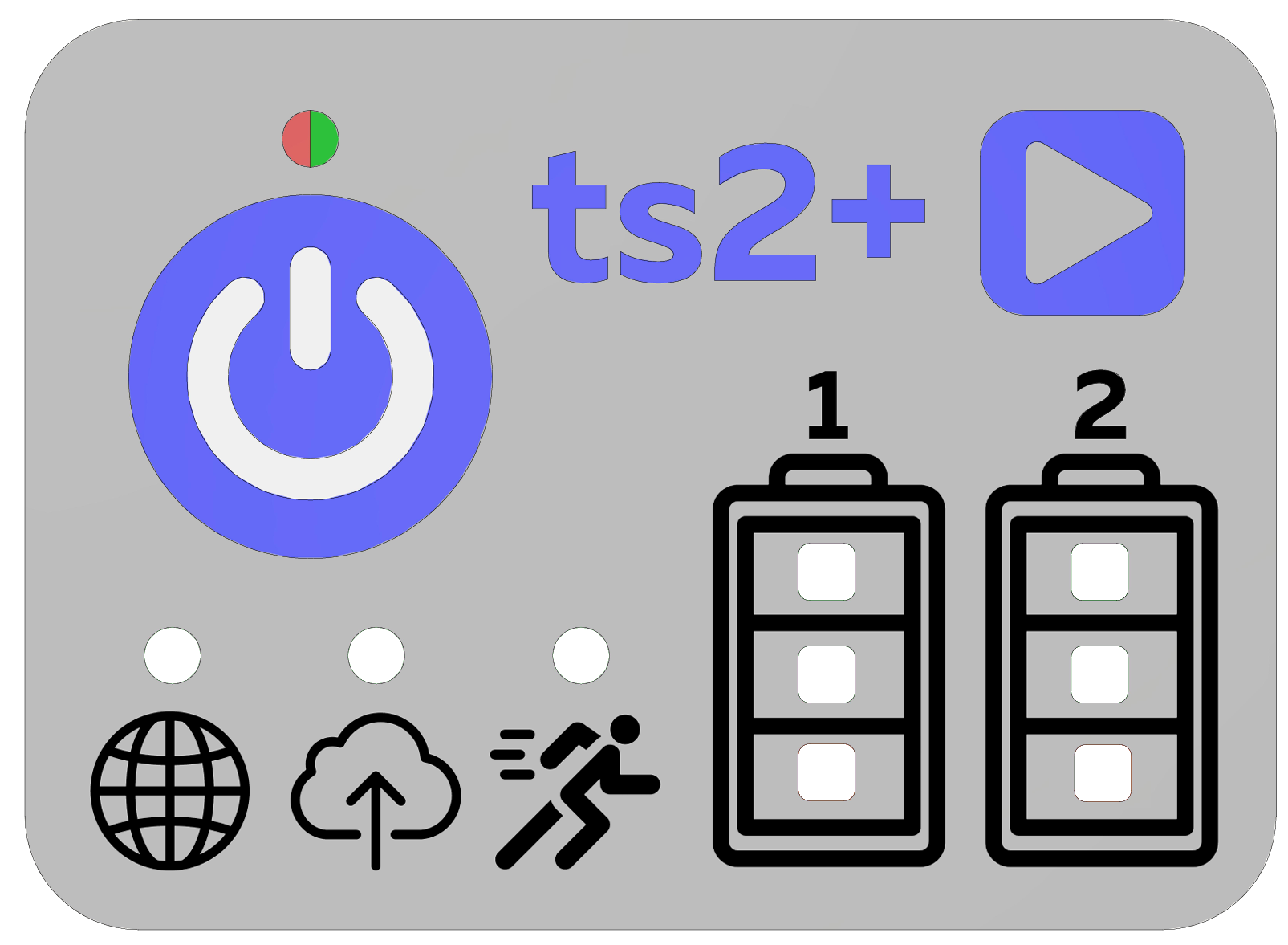

  • Verde/rojo alterno: el lector no está operativo.



2. Indicador de conexión a Internet

Símbolo: 🌍 Globo

Muestra el tipo de conexión a Internet activa.

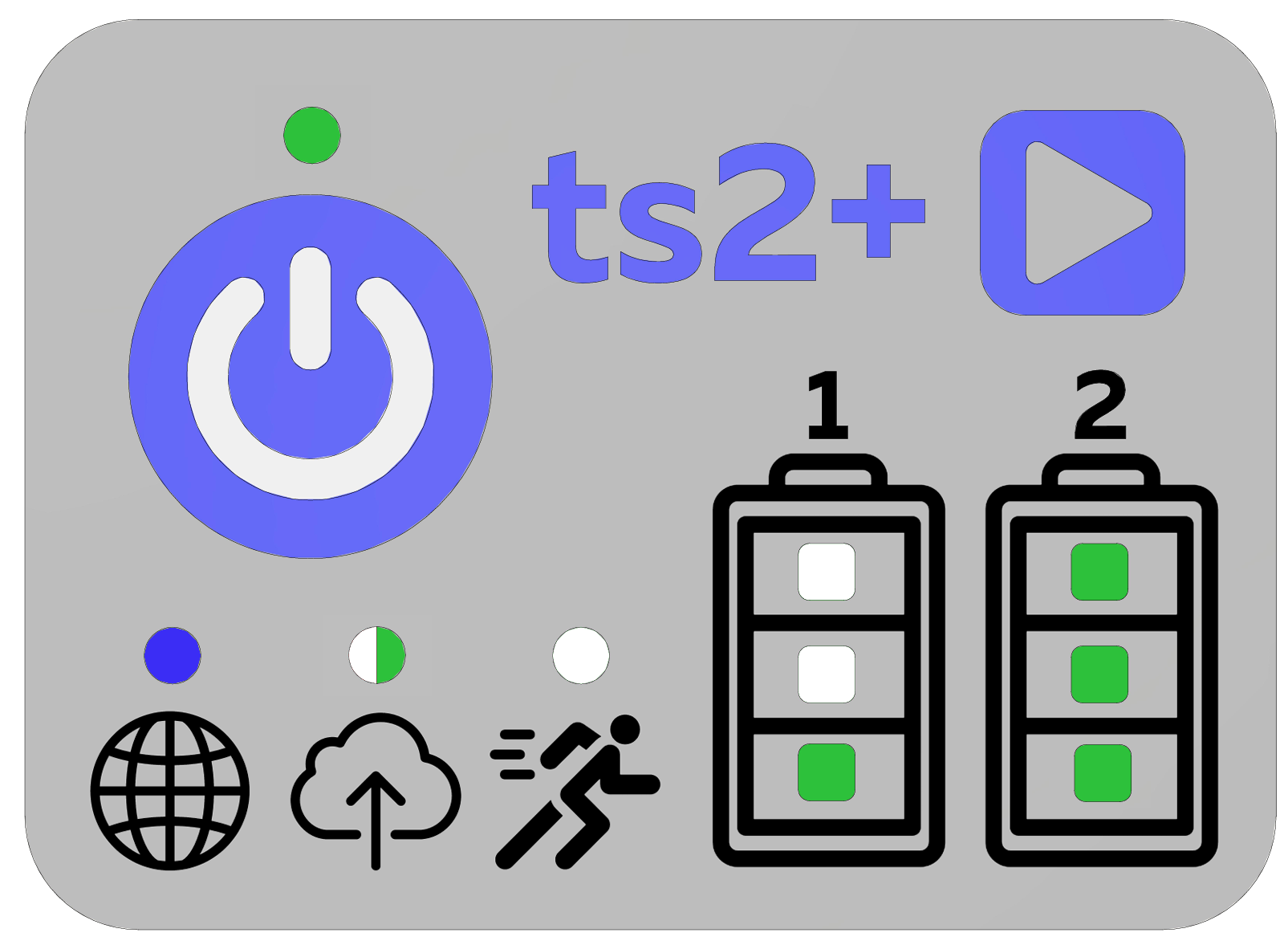

  • Azul: conexión GSM / red móvil.

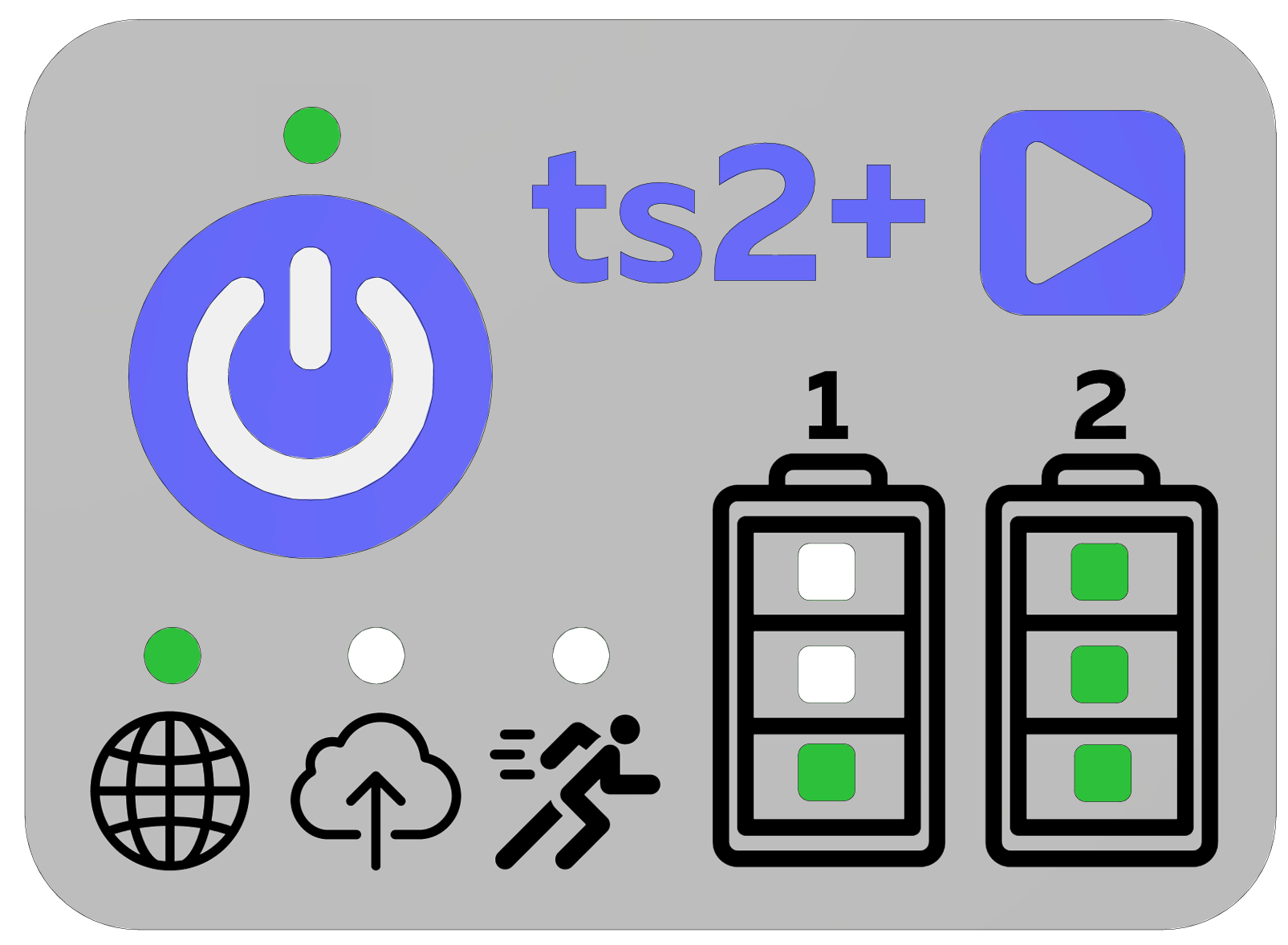

  • Verde: conexión WiFi.
  • Magenta: cuando el dispositivo está conectado a la red WiFi de otro dispositivo TS2+.

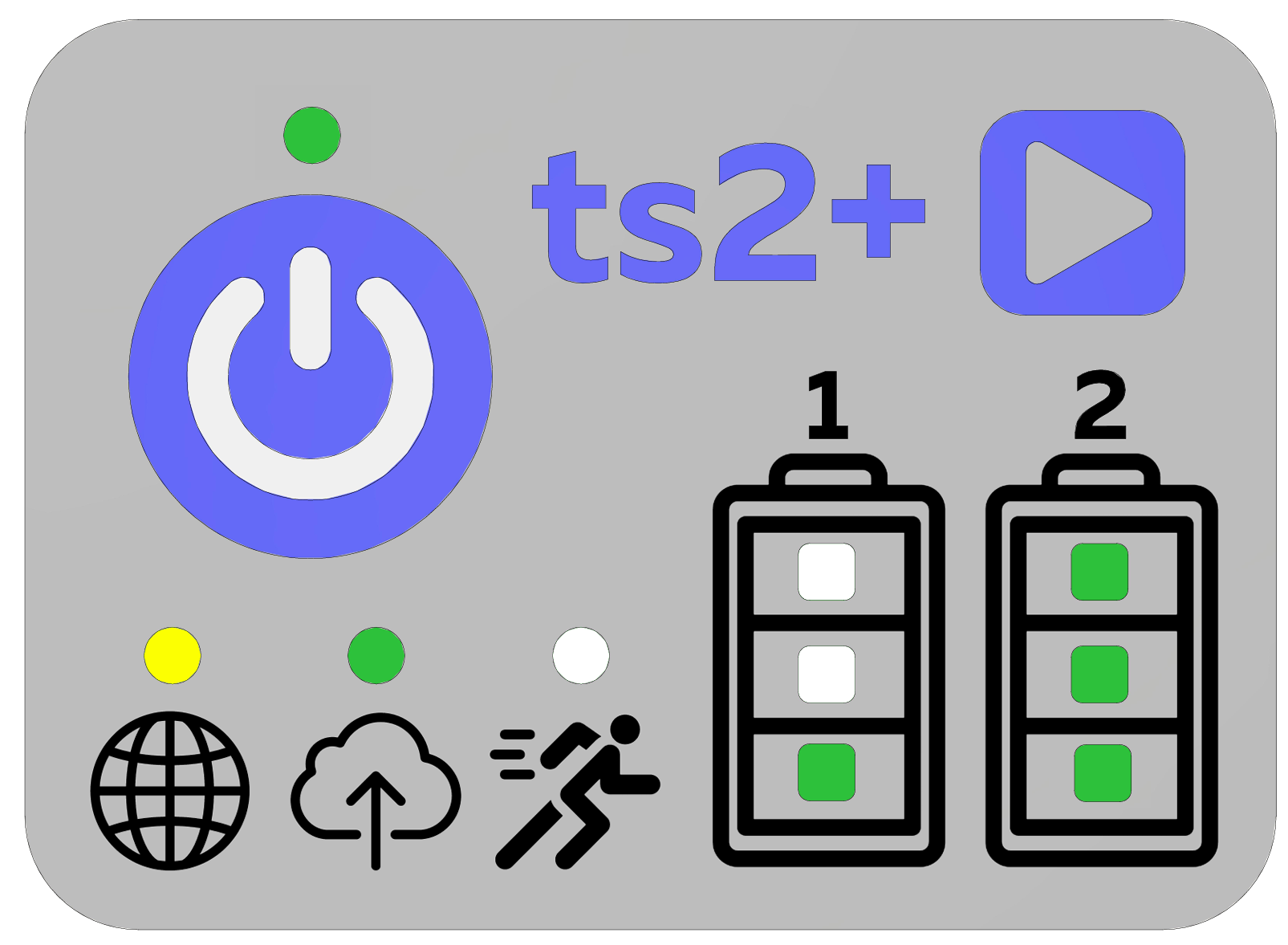

  • Amarillo: conexión mediante cable Ethernet.
ℹ️ Nota: El color solo indica el medio de conexión. No garantiza la conectividad con Copernico.



3. Indicador de conexión a la nube

Símbolo: ☁️ Nube con flecha hacia arriba

Muestra el estado de conexión entre el TS2+ y la nube.

  • Apagado: Sin conexión a la nube (o el lector no está encendido).
  • Verde fijo: Conexión establecida. El dispositivo está enviando datos.

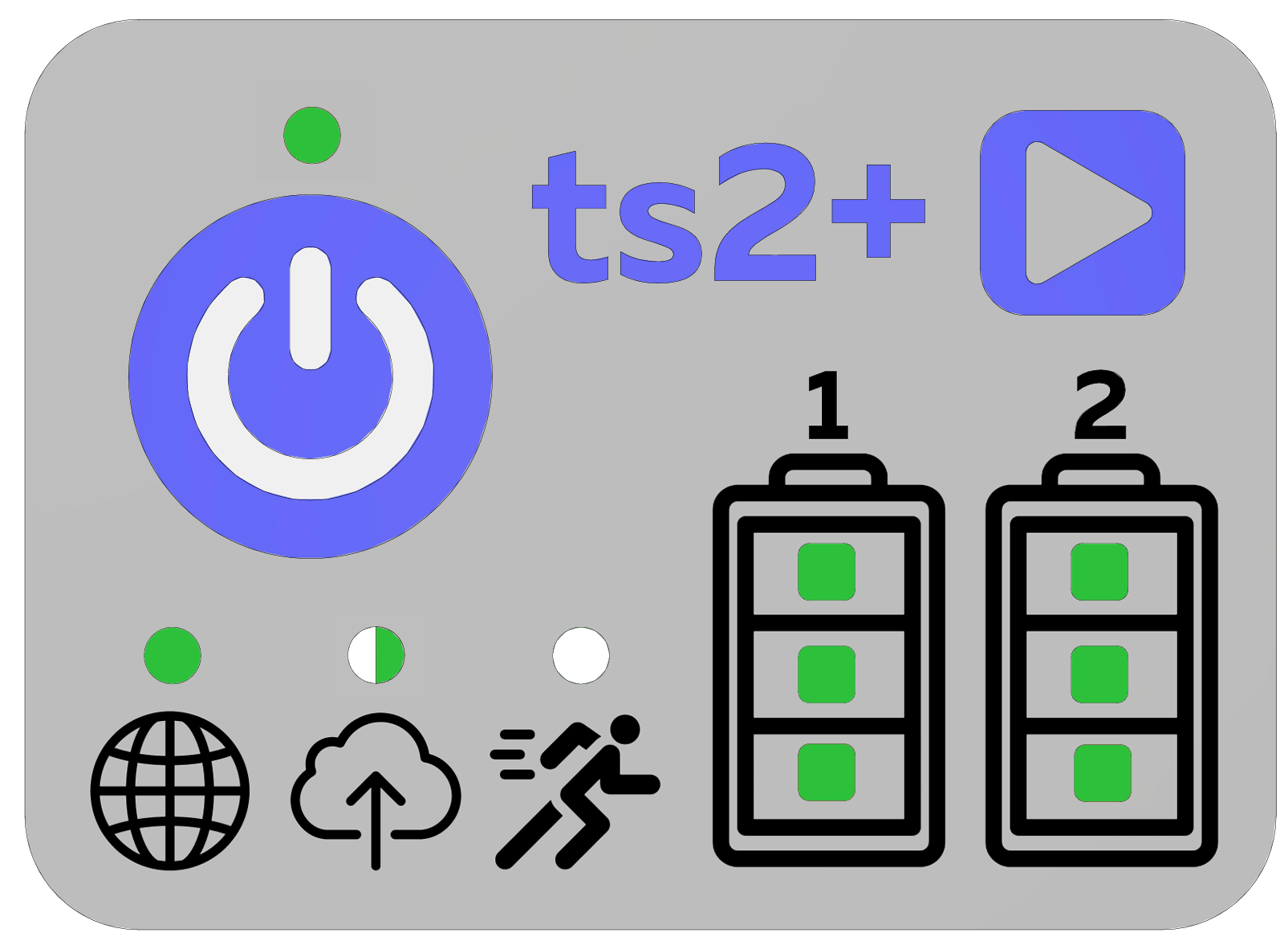

  • Parpadeo lento en verde: Conectando a la nube (detecta Internet pero aún no está conectado a la nube).
  • Parpadeo rápido en verde: Se ha descargado una actualización. La próxima vez que se encienda, tardará al menos 5 minutos en arrancar porque estará instalando actualizaciones. Puede reiniciarse durante el proceso.
⚠️ Importante: Para que los servicios remotos funcionen correctamente, este indicador debe estar en verde.



4. Indicador de actividad del sistema

Símbolo: 🏃 Figura en movimiento

Indica la actividad interna del sistema.

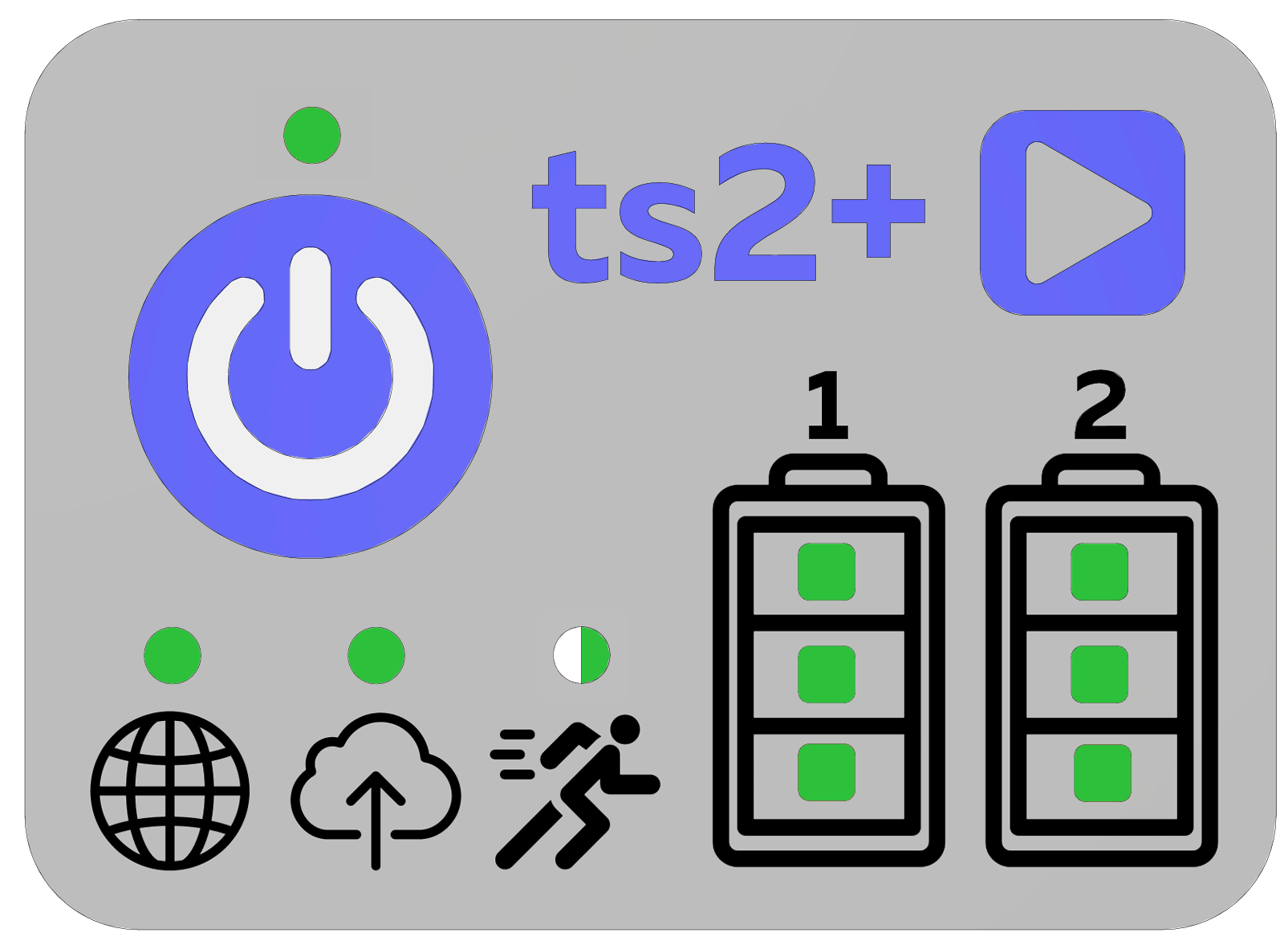

  • Encendido: Las antenas están conectadas, se están procesando datos de chips y el dispositivo de cronometraje funciona correctamente.

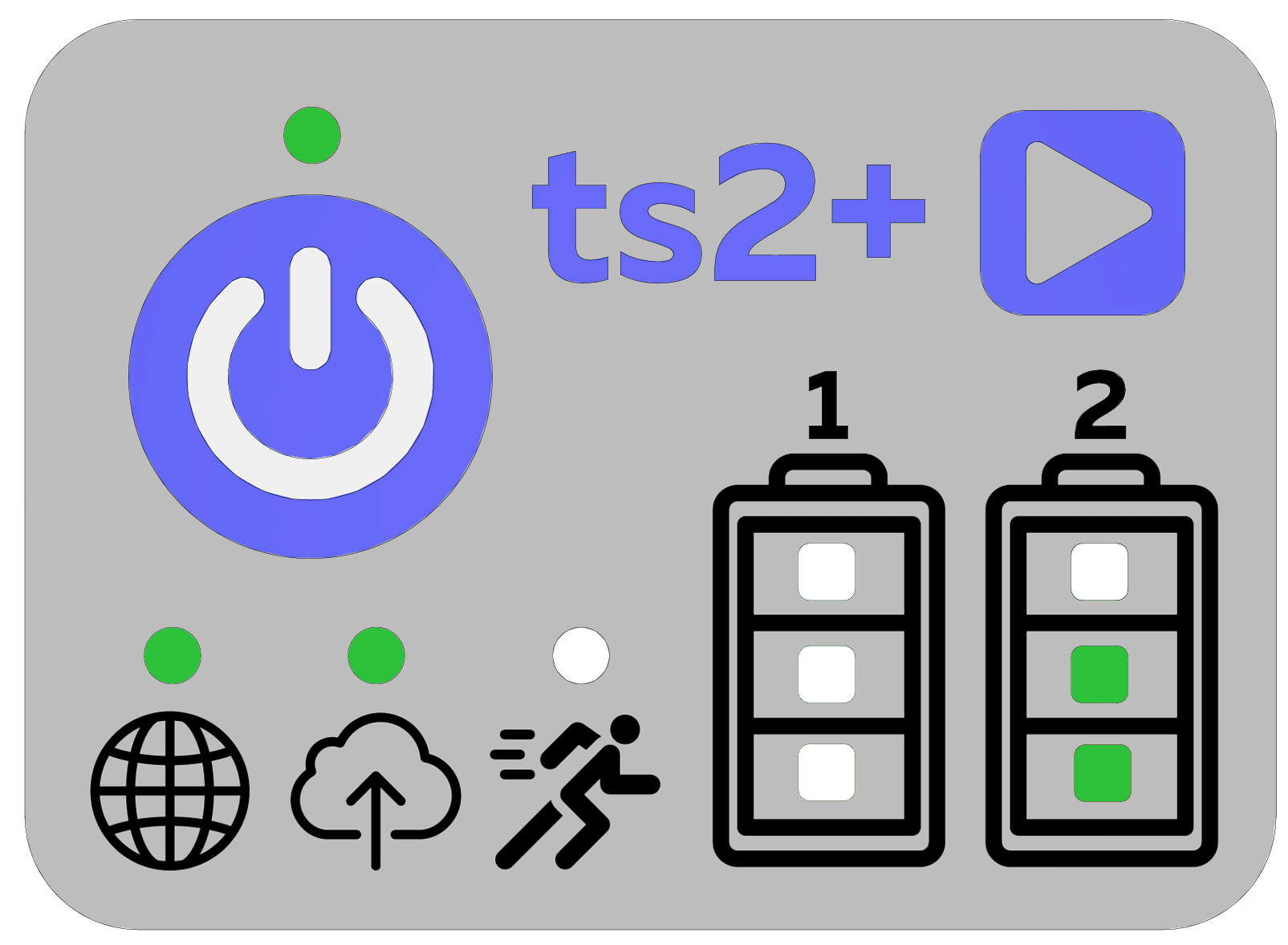

5. Indicadores de batería

Símbolos: 🔋 Batería 1 y Batería 2

El TS2+ incluye indicadores independientes para cada batería interna.

  • Los LEDs muestran el nivel de carga de cada batería.
  • Más segmentos iluminados indican mayor carga.
  • Las baterías se identifican como Batería 1 y Batería 2.
  • El LED rojo de batería se enciende cuando el nivel de carga es inferior al 5%.
⚠️ Importante: El dispositivo cambia de una batería a otra cuando el nivel de carga baja del 2%, momento en el cual el LED permanece en rojo.
Si ambas baterías están por debajo del 2%, el dispositivo se apagará antes de llegar al 0%.
  • Los LEDs parpadean cuando la batería se está cargando.
  • Si las baterías están desconectadas, los indicadores LED estarán apagados. Recuerde que el dispositivo puede funcionar simplemente estando conectado a la corriente (aunque no lo recomendamos).



6. Comprobación rápida de funcionamiento

Para confirmar que el dispositivo de cronometraje TS2+ es completamente operativo, verifique que:

  • ✅ El LED de encendido está activo.
  • ✅ El indicador de Internet muestra el color correcto.
  • ✅ El indicador de nube está en verde.
  • ✅ El indicador de actividad está activo o parpadeando.
  • ✅ Los niveles de carga de la batería son visibles.
