En este artículo se explica cómo configurar los dispositivos de cronometraje de una carrera en Cloud V2: cómo asignarlos a las localizaciones, cómo funcionan los rangos temporales y cómo se ve su estado en el widget CLOUD V2 y en el panel lateral.
Puede ver una explicación más amplia del funcionamiento de Cloud V2 en el siguiente vídeo:
Contenido
1. Requisitos
Los dispositivos de una carrera en Cloud V2 se configuran en la pestaña Dispositivos de la configuración de la carrera. Para que esta pestaña esté disponible:
- La carrera debe estar en Cloud V2 (es la opción por defecto en las carreras nuevas). Si necesita cambiarla, consulte Cómo cambiar Copernico para el cronometraje en Cloud V2.
- La carrera debe tener al menos una localización física: la pestaña está deshabilitada hasta entonces.
2. Rangos temporales
Para configurar un dispositivo en una localización hay que tener en cuenta que existen rangos temporales.
Este rango temporal también afectará a la visibilidad de los dispositivos activos o no en la localización.
Existen 3 niveles para el rango temporal:
- Rango temporal para toda la carrera. Se explica a continuación.
- Rango temporal para una localización determinada (ver apartado 4).
- Rango temporal para un dispositivo determinado (ver apartado 4).

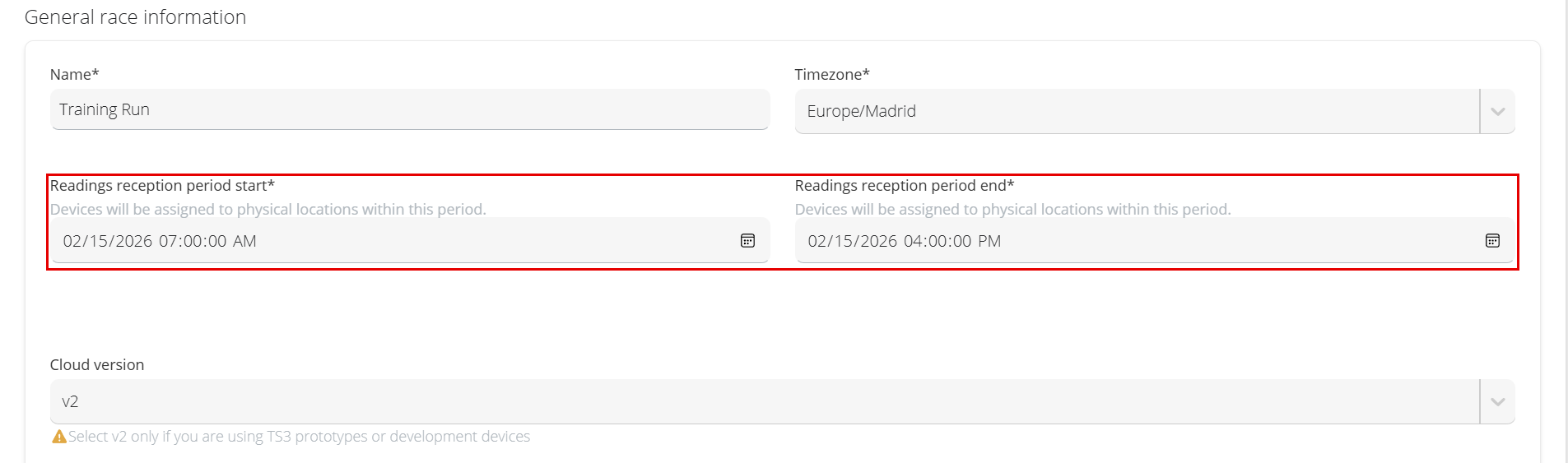

Rango temporal para toda la carrera: es el periodo de recepción de lecturas de la carrera (Readings reception period start y Readings reception period end), que se configura en la página de carrera (son obligatorias; por defecto, de 08:00 a 16:00 del día del primer evento).
Este rango es el límite de todos los demás: ningún dispositivo puede exportar lecturas fuera de él y, una vez pasado el fin de la carrera, ya no se pueden asignar dispositivos. En la pestaña Dispositivos se muestra en el bloque Filtrado, sin poder modificarlo.
3. Asignar dispositivos a las localizaciones
En la pestaña Dispositivos, arrastre el dispositivo desde la lista Dispositivos disponibles (a la derecha, con buscador y botón de recarga) hasta una de las Localizaciones. En la lista aparecen los dispositivos de la empresa propietaria de la carrera.
El dispositivo exportará las lecturas a esa localización desde ese momento (o desde el inicio de la carrera, si aún no ha llegado) hasta el fin de la carrera. Puede asignar el mismo dispositivo a varias localizaciones o varias veces.
- Mover un dispositivo: arrástrelo de una localización a otra. Si su periodo no llega hasta el fin de la carrera, Copernico le preguntará si lo mueve con Tiempo completo o con Mantener rango de tiempo.
- Quitar un dispositivo: haga clic en el icono de la papelera. Si su periodo está en curso, termina en ese momento; si aún no ha empezado, se elimina.
- Iconos junto al dispositivo: el icono de correcto indica que tiene un periodo en esta carrera; el de aviso, que tiene más de un periodo; y el de peligro, que tiene un periodo en otra competición que se solapa con esta carrera (revíselo antes de la carrera). En la lista de dispositivos disponibles, los que ya están asignados muestran además el número de periodos.
- Filtrar por evento: el selector Todos los eventos deja activas solo las localizaciones de un evento (incluidas las de backup); el resto se muestran deshabilitadas.
- Localizaciones eliminadas o renombradas: si se elimina o renombra una localización que tenía dispositivos, estos aparecen en Localizaciones huérfanas. Quítelos con la papelera y vuelva a asignarlos.
4. Editar el rango de una localización o de un dispositivo
Una vez asignados los dispositivos, puede limitar el periodo durante el que exportan lecturas a nivel de localización o de dispositivo.
Rango temporal para una localización
Se configura desde la pestaña Dispositivos, pulsando sobre el botón del lápiz en la localización determinada. Afectará a todos los dispositivos de esa localización.
Se abre una ventana con dos campos de fecha y hora y una línea temporal con deslizador, limitados al rango de la carrera. Al pulsar el botón de guardar (Save), todos los dispositivos de la localización quedan con el mismo rango.
Rango temporal para un dispositivo
En este nivel podrá decidir que un dispositivo solo esté visible y exportando durante un determinado rango de tiempo. Se configura desde la pestaña Dispositivos, pulsando sobre el botón del lápiz en el dispositivo.
Si el dispositivo tiene varios periodos en la misma localización, aparece una fila por periodo y cada lápiz edita el suyo.
5. Qué ocurre durante el periodo configurado
Durante el periodo que está configurado el dispositivo en una localización:
- Enviará todas las lecturas recibidas a la localización en la que se encuentre configurado.
- Se mostrará en el widget CLOUD V2 con el filtro de dispositivos activos (y como conectado si el dispositivo está conectado al cloud).
- En el panel CLOUD V2 del menú lateral derecho mostrará el icono en verde.
6. Widget CLOUD V2 del panel de control
Cambios que debe tener en cuenta en el widget de dispositivos CLOUD V2 en el panel de control. Desde la rueda de configuración, además del filtrado por evento y por localización, se permite el filtrado de:
- Dispositivos activos: aquellos que tienen la exportación activa, es decir, que el rango de horas configurado incluye la hora a la que está visualizando la información.
- Todos los dispositivos: se mostrarán todos los dispositivos configurados en la carrera, siempre que cumplan los demás filtros.
El widget CLOUD V2 aplica por defecto el filtro de dispositivos activos: si consulta el widget antes de que empiece el periodo de algún dispositivo, no mostrará ninguno.
El funcionamiento sigue siendo como hasta ahora: se mostrarán los dispositivos conectados en negrita.
7. Estado de los dispositivos en el panel lateral
El estado de los dispositivos en el panel CLOUD V2 del menú lateral derecho ha cambiado:
- Verde: solo significa que el dispositivo se encuentra dentro del rango temporal para enviar lecturas. Puede estar conectado al cloud o no.
- Azul: configurado en la localización pero sin enviar. Aún no se encuentra en el rango temporal de envío de lecturas. Puede estar conectado al cloud o no.
- Gris: estuvo configurado en esa localización. Puede haber enviado lecturas o no; si las envió, se pueden rebobinar. Puede estar conectado al cloud o no.
Al pasar el ratón por el punto de color verá las fechas de inicio y fin del periodo y la localización a la que exporta.
Para saber cómo abrir el panel CLOUD V2 y qué cambia al pasar una carrera a Cloud V2, consulte Cómo cambiar Copernico para el cronometraje en Cloud V2.
8. Transcripción de los vídeos
Vídeo 1: Configuración de dispositivos en Cloud V2
Dentro de la configuración de carrera, en la pestaña de dispositivos [en pantalla, Devices], podré configurar los dispositivos en cualquiera de las localizaciones de mi carrera. Para ello, simplemente tendré que seleccionar los dispositivos de la lista, pinchar y soltar en la localización. Esto podría hacerlo para todas las localizaciones, dejando configurados los dispositivos de cada una de ellas.
Incluso puedo repetir la selección de un dispositivo si fuera necesario, con un aviso de que lo he configurado en varias localizaciones. Para configurar los periodos, simplemente tendré que ir al lápiz y editar los de todos los dispositivos de la localización, o dispositivo por dispositivo.
Para ello, pincharé y podré seleccionar el inicio y el final del periodo de envío de lecturas a ese punto. Tendré un aviso cuando tenga una configuración parcial y cuando sea futura y aún no haya llegado. Si se ha vencido la configuración, también tendré un aviso de que ya ha expirado.
Vídeo 2: Nuevo cloud de Timingsense
Vamos a ver cómo configurar los dispositivos en nuestra carrera con el nuevo cloud. Debemos recordar que el filtro de chips se seguirá realizando en Sportmaniacs y que podremos seleccionar de una lista todos los dispositivos que tengamos en nuestra empresa.
El primer cambio que vemos es que ahora tenemos un inicio y un final para el periodo de selección de los dispositivos [en pantalla, Readings reception period start/end]. Aquí marcaremos cuándo comienza el periodo de selección: por ejemplo, desde las 10 de la mañana de hoy hasta mañana a las 2 de la tarde. Tendremos que poner un poco de margen antes y después de nuestro evento para que los dispositivos estén configurados en las distintas localizaciones.
El siguiente cambio es que podemos crear todas las localizaciones que vamos a usar en nuestro evento. En el ejemplo he creado un 5000 y un 10 000, y he creado salida y meta: son cuatro localizaciones que podemos seleccionar en los distintos eventos. A la derecha veremos que tenemos latitud y longitud: en un futuro podremos configurar la posición GPS donde estarán los dispositivos y, mediante el GPS del dispositivo, podremos posicionarlos en las distintas localizaciones, pero ahora mismo no es necesario configurarlo.
En los eventos podré ir a los puntos de control [en pantalla, Timing points] y seleccionar las localizaciones sin tener que escribir los nombres, solo seleccionando las que ya tenemos creadas. Si necesitamos más localizaciones o repetir una localización, solo tendríamos que seleccionarla en cada evento.
Tras esto, podemos ir al menú de dispositivos. En el menú de dispositivos veremos arriba las horas fijadas para la selección de dispositivos y un selector de eventos con el que podremos filtrar para ver solo las localizaciones de cada evento; por ejemplo, el 5000. Configuraremos el 10 000 para ver el ejemplo.
Para configurar las distintas localizaciones, solo tendré que buscar en mi lista de dispositivos cuáles voy a utilizar, pinchar y arrastrarlos al punto en el que van a estar configurados. Podré hacer una configuración de tiempo en mis dispositivos o por punto; la configuración es igual y el menú es el mismo. Al seleccionar esta localización de salida del 10 000, podré indicar cuándo empieza y cuándo termina la configuración del dispositivo. Imaginemos que esta carrera es mañana a las 10 de la mañana: podré configurar desde mañana al inicio del montaje hasta aproximadamente las 12 del mediodía, y marcar cuándo quiero que termine mi configuración de carrera. Quedarán configurados todos los dispositivos del punto. Si fuera necesario, podré realizar configuraciones de tiempo directamente en uno de los dispositivos.
Los dispositivos pueden estar en varias localizaciones. En este caso voy a repetir los mismos dispositivos en la salida y en la meta, y veremos que va cambiando el indicativo de en cuántos puntos está configurado. Ahora mismo este dispositivo solo está configurado en la salida del 10 000; al colocarlo en la meta, tendré un aviso de que está configurado en varios puntos y podré configurar igualmente cuándo empieza y cuándo termina esta configuración. En el caso de la salida, podré configurarla después de la finalización de la salida hasta que llegue el fin de la prueba, y podré añadir todos los dispositivos que sean necesarios.
Con esto tendré distinta información en los puntos: las configuraciones que han pasado estarán marcadas como expiradas; las que están en marcha y comparten varias localizaciones, como parciales, y las que sean a futuro, como pendientes. En el menú de la derecha veremos mediante colores las mismas opciones: en gris, las configuraciones que ya han pasado en ese punto; en verde, las que están activas, y en azul, las futuras. En este menú no se hacen cambios: aquí solo podremos pausar o rebobinar. Todos los cambios necesarios se hacen en el menú de dispositivos.
